Как выбрать силовой кабель

Силовые кабели предназначены для подачи электропитания стационарным и мобильным потребителям однофазного и трёхфазного тока промышленных частот. Ввиду огромного сортамента кабельно-проводниковой продукции у многих покупателей возникает вопрос, как подобрать силовой кабель, что особенно актуально для неспециалистов. Здесь мы попробуем ответить на этот вопрос с учётом ключевых критериев выбора.

Выбираем силовой кабель

Напоминаем, что кабели составляют основу электрических сетей, и от правильного их выбора зависит всё, включая безопасность эксплуатации электрооборудования и его пользователей. Ответы на вопрос, как правильно выбрать силовой кабель, не могут быть однозначными. Они меняются в зависимости от множества факторов, поэтому при выборе кабельно-проводниковой продукции следует проконсультироваться у специалиста.

Как выглядит силовой кабель

Существует три типа проводников: кабель, провод и шнур. Кабели малых маркоразмеров с количеством жил до трёх часто путают с проводами, и на первый взгляд они трудноразличимы. Назовём основные отличительные признаки кабеля:

  • в его конструкции обязательно присутствует как минимум три элемента – токопроводящая жила, её изоляция и внешняя защитная оболочка;
  • если изделие имеет более трёх жил – перед вами кабель;
  • жилы разного сечения может иметь только кабель;
  • на кабель также указывает наличие экрана, поясной изоляции, наполнителя, брони и других специальных конструктивных элементов.
Как выбрать силовой кабель

Кабели имеют более широкую сферу применения, чем провода и шнуры, в том числе они могут полностью заменить эти типы проводников в любых условиях эксплуатации. В то же время обратная замена невозможна, ни при каких обстоятельствах.

Внешний вид кабельно-проводниковой продукции не поможет при её выборе и не даст ответа на вопрос, какой силовой кабель купить для решения конкретной задачи. Для этого используют технические и эксплуатационные характеристики изделий, которые должны соответствовать требованиям нормативно-технической документации. Часть из них отражена в маркировке кабелей, но большинство параметров указывают в техническом описании конкретного маркоразмера продукции.

Какими бывают силовые кабели

Весь сортамент силовых кабелей подразделяется на восемь видов для разных условий эксплуатации. В их числе:

  • кабели общего назначения – круглые и плоские, для обычных условий эксплуатации;
  • изделия пониженной горючести для групповой прокладки;
  • кабели для объектов с особыми требованиями к противопожарной безопасности;
  • бронированные кабели для прокладки в местах, где имеется высокий риск их механического повреждения и т. д.

Указание на вид кабеля содержится в его маркировке. Если она начинается с буквы А, это означает изделие с алюминиевыми жилами. Отсутствие буквы А по умолчанию означает кабель с медными жилами.

Маркировка кабеля

В свою очередь, каждый вид кабеля имеет по несколько вариантов исполнения, которые различаются такими характеристиками, как:

  • количество и сечение жил;
  • виды жил – цельные или многопроволочные;
  • разновидности изолирующих материалов;
  • класс гибкости;
  • виды материалов для защиты кабеля от механических повреждений;
  • наличие или отсутствие дополнительных элементов в конструкции изделия, например защитного экрана.

Всё это необходимо учитывать при ответе на вопрос, как правильно выбрать силовой кабель. Перечисленные обстоятельства оказывают непосредственное влияние на величину допустимых нагрузок в электрической сети по мощности и току.

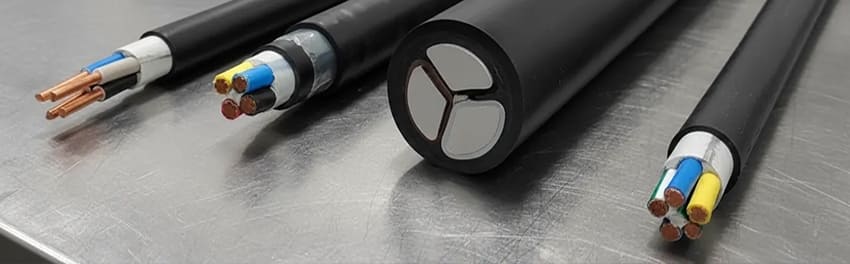

Какими бывают силовые кабели

Одним из важнейших показателей классификации кабелей является количество жил, от которого зависит применяемость изделий в электрических сетях разных типов:

  • одна жила – для однофазных сетей переменного тока и подключения потребителей постоянного тока;
  • две жилы – для однофазных сетей с изолированным нулём или заземлением;
  • три жилы – для однофазных сетей с изолированным нулём и заземлением;
  • четыре жилы – для трёхфазных сетей с изолированным нулём или заземлением;
  • пять жил – для трёхфазных сетей с изолированным нулём и заземлением.

Разнообразие видов и вариантов исполнения кабелей гарантирует потребителям оптимальный выбор кабельно-проводниковой продукции для любых способов монтажа, типов сетей, условий эксплуатации и нагрузок.

Если вас интересуют кабели класса гибкости от второго и выше для подключения мобильных потребителей тока, то вам необходимо знать, что они могут быть только медными с многопроволочными жилами. Ассортимент кабелей для подключения стационарных электроустановок одинаково распределён между изделиями с цельными алюминиевыми и медными проводниками.

Как выбрать сечение силового кабеля

Главной характеристикой любого кабеля является величина сечения его жил. Именно она определяет, какую токовую нагрузку он может выдержать в постоянном и аварийном режиме эксплуатации. Для иллюстрации ответа на вопрос, как выбрать сечение кабеля по току и мощности, приведём следующую таблицу:

Сечение жилы в мм2

Показатели для медных/алюминиевых кабелей

в однофазных сетях (220 вольт)

в трёхфазных сетях (380 вольт)

токовая нагрузка, ампер

потребляемая мощность, кВт

токовая нагрузка, ампер

потребляемая мощность, кВт

2,5

27/20

5,9/4,4

25/19

16,5/12,5

4

38/28

8,3/6,1

30/23

19,8/15,1

6

46/36

10,1/7,9

40/30

26,4/19,8

Более подробные таблицы, как подобрать сечение кабеля по мощности и току, несложно найти в Интернете. Однако стоит обратить ваше внимание на то, что подобные материалы носят справочный характер и в большей мере рассчитаны на бытовых потребителей. Для серьёзных инженерных расчётов их не используют.

Например, нет универсальной формулы, как выбрать силовой кабель для улицы. При профессиональном расчёте электрических сетей используют весь математический аппарат из ПУЭ (правил устройства электросетей). Мы не собираемся публиковать здесь краткое изложение десяти книг ПУЭ, поскольку расчётами электросетей и сечения кабелей занимаются проектировщики. Заметим только, что при этом обязательно берут во внимание такие факторы:

  • токовые нагрузки с учётом нагрева проводников;
  • потери напряжения в сети в зависимости от длины кабелей;
  • токовые нагрузки в аварийном режиме работы;
  • необходимые меры по предотвращению и защите от перегрузок.

С другой стороны, таблицы подбора сечения кабеля по мощности и току вполне подойдут для бытовых потребителей и небольших объектов, где нет сетей большой протяжённости и высокой сложности. В этих случаях данные таблиц не дадут опасной погрешности. Если вам нужно подключить к сети электромотор, бойлер и другое оборудование, ими можно спокойно пользоваться. Обратим ваше внимание, что при выборе сечения кабеля следует учитывать и ряд других обстоятельств. В их числе:

  • способ прокладки кабеля – воздушные линии выдерживают повышенные нагрузки;
  • необходимость резерва, чтобы иметь возможность подключения к сети новых или более мощных потребителей тока;
  • материал проводников.

Тем, кто не забыл школьного курса физики, с подбором сечения кабеля по мощности и току не возникнет больших проблем. Однако при выборе кабельно-проводниковой продукции для электросетей повышенной сложности лучше воспользоваться услугами специалистов. Напомним ещё раз, что любая ошибка в выборе кабелей может стоить очень дорого во всех смыслах этого слова. Прежде всего их следует использовать по назначению.

Какой силовой кабель лучше

Вопрос о том, какой силовой кабель лучше, с профессиональной точки зрения лишён смысла, поскольку специалисты при выборе кабельно-проводниковой продукции пользуются объективными критериями, выраженными через математические формулы ПУЭ. В их числе имеется и критерий экономической целесообразности. Здесь можно лишь говорить о преимуществах изделий из меди над аналогичными кабелями из алюминия. В их числе:

  • повышенная надёжность и долговечность;
  • стойкость к электрохимической коррозии;
  • лучшая проводимость при одинаковом сечении жил.

Например, старение и склонность алюминиевого кабеля к электрохимической коррозии становится причиной сильного окисления контактов и хрупкости токопроводящих жил. В некоторых случаях контакты даже самопроизвольно отваливаются. Медные проводники подобных проблем не имеют. Потребитель должен сам решать, стоит ли платить намного больше за кабели с медными жилами, хотя бытовые пользователи чаще предпочитают именно этот вариант.
