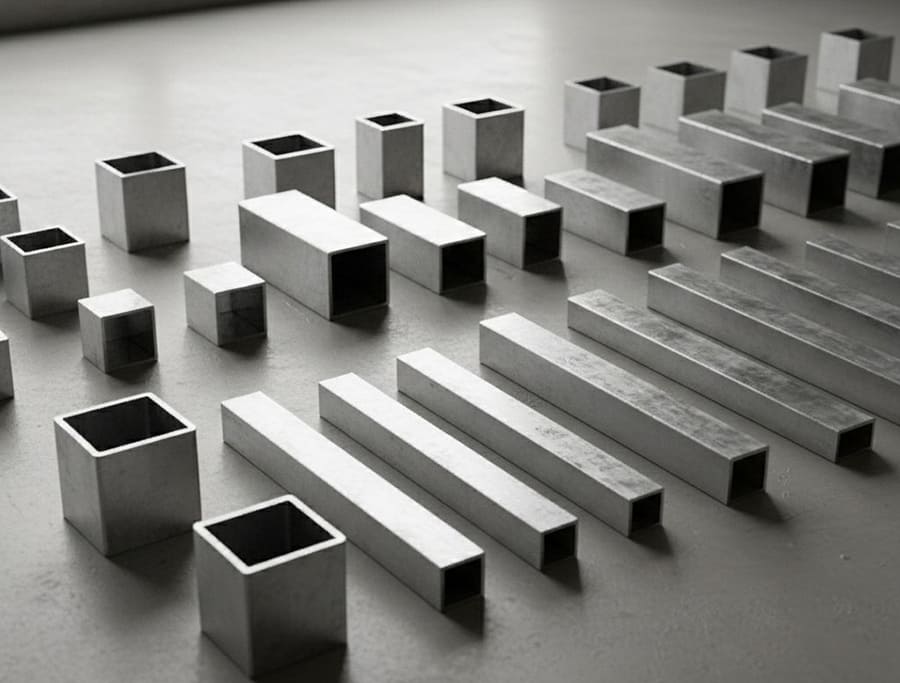

Какие размеры профильной трубы бывают

Сначала разберёмся с классификацией металлопродукции, которую правильно и не совсем называют профильными трубами. Для этого обратимся к нормативно-техническим документам, регламентирующим их производство. Базовым документом, который определяет технические требования к изготовлению прямоугольных, квадратных и овальных труб общего назначения, является ГОСТ 13663-86.

В нём указаны марки сплавов для изготовления продукции, требования к качеству поверхностей, механические характеристики изделий для разных способов производства, правила испытаний, контроля допусков и приёмки труб. Ответ на вопрос, какие бывают размеры профильной трубы, даёт сортамент продукции, который определён следующими документами:

• ГОСТ 8645-68 – для изделий прямоугольного сечения;
• ГОСТ 8639-82 – для квадратных труб;
• ГОСТ 8642-68 – для продукции овального профиля.

Есть ещё одна категория металлопродукции, которая производится по ГОСТ 30245-2012. Её официальное название звучит так: «замкнутые стальные гнутые профили квадратного и прямоугольного сечения». Однако термин «трубы» намного короче, поэтому такие изделия обычно называют гнутыми профильными трубами, подразумевая не степень их ровности, а способ их производства.

ГОСТ 30245-2012 определяет общие технические требования и сортамент продукции. Напомним, что сортамент означает размеры сечения профильных труб и толщину их стенок. Нормативные документы также содержат справочную информацию о каждой позиции сортамента: площадь сечения и теоретический вес одного метра труб. Здесь же изложены правила маркировки готовой продукции.

Продукция по ГОСТ 13663-86 и ГОСТ 30245-2012: различия

По внешнему виду отличить изделия, изготовленные по этим нормативным документам, не так просто. Мы укажем основные различия между ними в следующей таблице:

Показатели	Продукция по ГОСТ 13663-86	Продукция по ГОСТ 30245-2012
Технология производства	Холодное и горячее деформирование (прокатка) цельных заготовок.	Гнутьё полосовых заготовок мерной ширины (штрипса) с последующей сваркой шва.
Виды труб	Бесшовные и сварные.	Только сварные. Допускаются разрывы сварного шва.
Назначение	Общее. Это означает, что при необходимости трубы могут быть использованы в трубопроводах подачи жидкостей и газов. Поэтому продукция проходит обязательные гидравлические испытания.	Конструктивный материал в строительстве и для изготовления промышленной продукции. Гидравлическим испытаниям готовая продукция не подвергается.

Разные технологии производства также объясняют различия в сортаменте изделий. Размеры профильной трубы по видам мы покажем по отдельности.

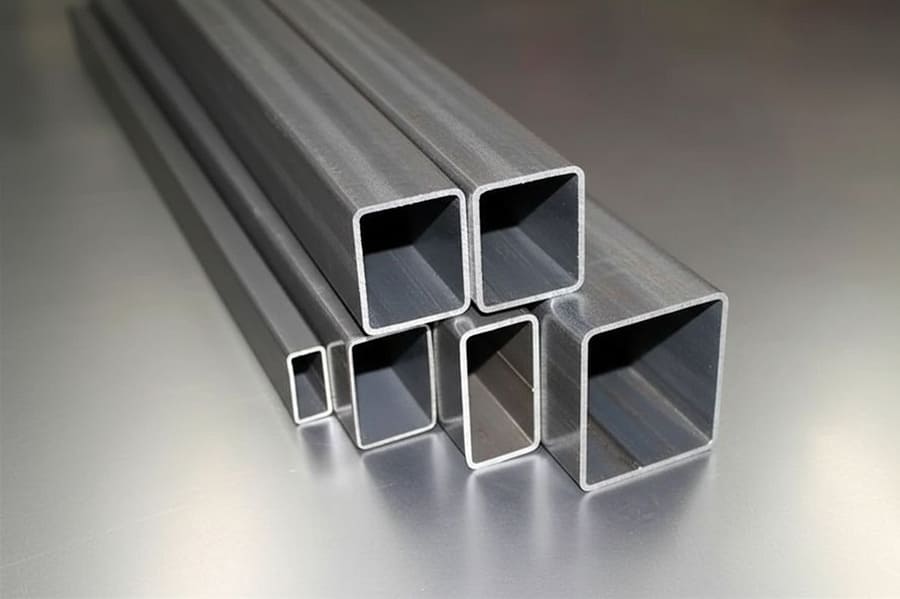

Прямоугольные профильные трубы: размеры

Для обозначения сечения и толщины стенок обычных и гнутых прямоугольных труб используют разные символы. Их числовое выражение применяют в маркировке готовой продукции. Размеры стальных профильных труб определяются по наружному обмеру. Предельные значения диапазона этих показателей для изделий прямоугольного сечения представлены в следующей таблице:

Показатели	Продукция по ГОСТ 8645-68		Продукция по ГОСТ 30245-2012
	нижняя граница	верхняя граница	нижняя граница	верхняя граница
Обозначение и размер большей стороны в мм	A 15	A 180	h 50	h 400
Обозначение и размер меньшей стороны в мм	B 10	B 150	b 25	b 200
Обозначение итолщина стенок в мм	s 1–2 (3 варианта)	s 8–12 (4 варианта)	t 2–4 (5 вариантов)	t 11–12 (3 варианта)

В маркировке продукции по обоим нормативным документам должна быть отражена следующая информация:

• размеры сечения – AхB или hхb;
• толщина стенок – s или t;
• величина в мм и тип длины (мерная или кратная).

Трубы немерной длины дополнительно не маркируются.

Мерная длина обозначается числом. Для кратной длины после числа ставится сокращение «кр». Напоминаем, что кратность означает возможность порезки трубы без остатка на отрезки соответствующей длины.

Показатели типоразмеров находятся в числителе маркировки. В знаменателе записана марка стали, из которой изготовлена продукция. В обеих частях этой дроби также указывают обозначения соответствующих ГОСТов.

Вот пример маркировки прямоугольной трубы кратной длины сечением 40х25 мм и толщиной стенок 3 мм:

Тем, кто хочет получить более подробные ответы на вопрос, какие бывают размеры прямоугольной профильной трубы, предлагаем следующую таблицу типоразмеров:

Помимо представленных здесь типоразмеров труб, ГОСТ 8645-68 предусматривает изготовление продукции специальных размеров с такими характеристиками:

• размеры сечения AхB – от 28х25 мм до 230х100 мм;
• толщина стенок – от 0,8–2,5 мм (7 вариантов) для труб сечением 28х25 мм до 20 мм для изделий сечением 180х145 мм.

Кроме того, по соглашению между производителем и заказчиком возможно изготовление труб других типоразмеров. В этом случае речь идёт о промышленных партиях продукции, которые способны обеспечить должную загрузку производственных мощностей. Эта возможность распространяется и на другие виды труб – овальные и квадратные.

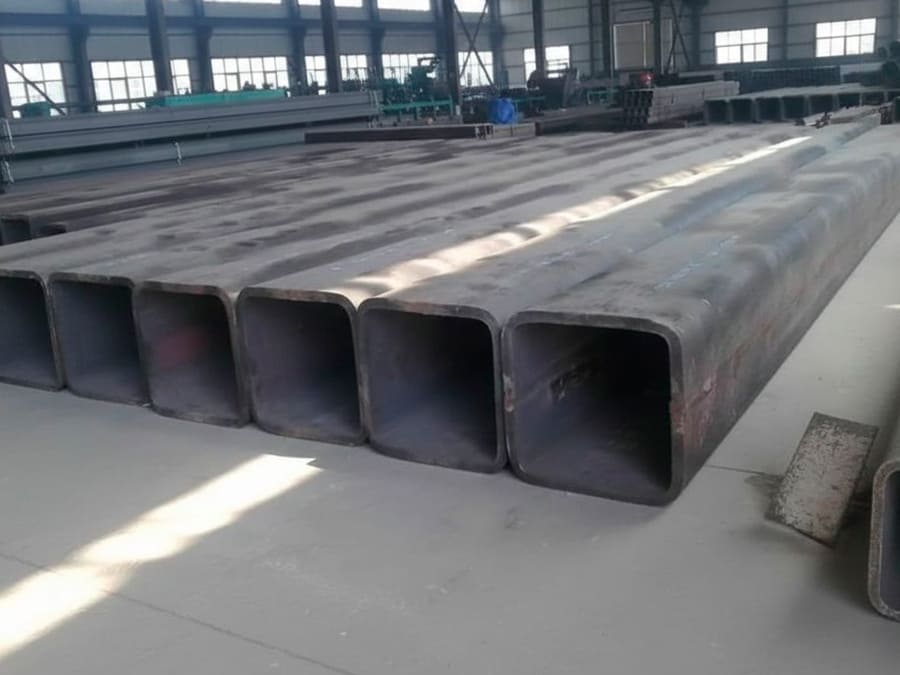

Квадратные профильные трубы: размеры

Аналогичным образом представим вам трубы квадратного сечения. Предельные значения диапазона их типоразмеров представлены в следующей таблице:

Показатели	Продукция по ГОСТ 8639-82		Продукция по ГОСТ 30245-2012
	нижняя граница	верхняя граница	нижняя граница	верхняя граница
Обозначение и размеры сторон в мм	AхA 10х10	AхA 180х180	hхb 40х40	hхb 300х300
Обозначение и толщина стенок в мм	s 0,8–1,4 (5 вариантов)	s 8–14 (5 вариантов)	t 2–4 (5 вариантов)	t 9,5–12 (6 вариантов)

Правила маркировки труб квадратного и прямоугольного сечения абсолютно идентичны. Более подробную информацию о том, какие бывают размеры квадратной профильной трубы, вы можете почерпнуть из следующей таблицы:

Если среди предложенного ассортимента вы не найдёте труб нужных размеров, то при их покупке следует остановиться на ближайшем в большую сторону типоразмере. Так вы обеспечите необходимые показатели прочности. Это особенно актуально при выборе труб по толщине стенок. В зависимости от сортамента толщина стенок изделий меняется с шагом 0,1; 0,2; 0,3; 0,5; 1 и 2 мм. Для гнутых труб существует единый шаг изменения толщины стенок – 0,5 мм.

Овальные профильные трубы: размеры

Изделия овального сечения занимают особое место в группе профильных труб. Хотя бы потому, что не каждый из нас помнит, как посчитать размер такого сечения. Прежде чем ответить на вопрос, какие бывают размеры овальной профильной трубы, назовём параметры, по которым они определяются. Для этого используют такие характеристики, как:

• длина большой оси эллипса, которая обозначается латинской буквой A;
• длина малой оси – B;
• толщина стенки – s;
• радиус большой дуги – R;
• радиус малой дуги – r.

Точность изготовления по величине радиусов определяет необходимые показатели механической прочности продукции по всем направлениям нагрузки. Типоразмер труб определяют по длине осей. Границы диапазона размеров овальных изделий представлены в следующей таблице:

Показатели	Нижняя граница	Верхняя граница
Размер большой оси в мм	A 6	A 90
Размер малой оси в мм	B 3	B 32
Толщина стенок в мм	s 0,5	s 1,5–2,5 (3 варианта)

Более подробная информация о том, каких размеров бывает профильная труба, представлена в таблице ниже:

(вставка таблицы круглых труб).

Правила маркировки овальных труб точно такие же, как для изделий с другими формами сечения. Приведём пример обозначения продукции овального профиля:

Эта маркировка содержит следующие сведения:

• 16 – размер большой оси сечения в мм;
• 8 – длина малой оси;
• 1,2 – толщина стенок;
• 6000 – мерная длина изделия;
• В10 – марка стали, из которой изготовлена труба.

В числителе и знаменателе также указаны соответствующие ГОСТы.

Помимо продукции основных типоразмеров, ГОСТ 8642-68 предусматривает изготовление овальных труб специальных размеров сечением 17х6,6 и 72х22 мм. Если вы не можете определиться с выбором труб по типоразмерам, воспользуйтесь помощью специалистов. Кроме того, не следует забывать, что изделия отличаются и по материалам, из которых они изготовлены, а свойства разных марок стали существенно различаются. Они влияют на показатели механической прочности, стойкости к коррозии, свариваемости и другие характеристики труб.
