Стальная арматура: виды, применение, производство

Арматурная сталь занимает лидирующую позицию в структуре производства проката для строительства. На её долю приходится примерно 42 % объёма производства. Этот вид стального проката незаменим в промышленном, гражданском и жилищном строительстве. Производство арматуры регламентируют четыре нормативных документа:

  • ГОСТ 5781-82 – горячекатаная арматура гладкая и с периодическим рифлением;
  • ГОСТ 10884-94 – упрочнённая арматура периодического профиля;
  • ГОСТ 6727-80 – холоднотянутая арматурная проволока обычного качества;
  • ГОСТ 7348-81 – высокопрочная арматурная проволока гладкая и рифлёная.

В этих документах указаны виды арматуры и их предназначение, характеристики, правила приёмки, испытаний и маркировки проката. Данная информация обеспечивает оптимальный выбор продукции, включая применение арматуры согласно поставленным перед строителями задачам.

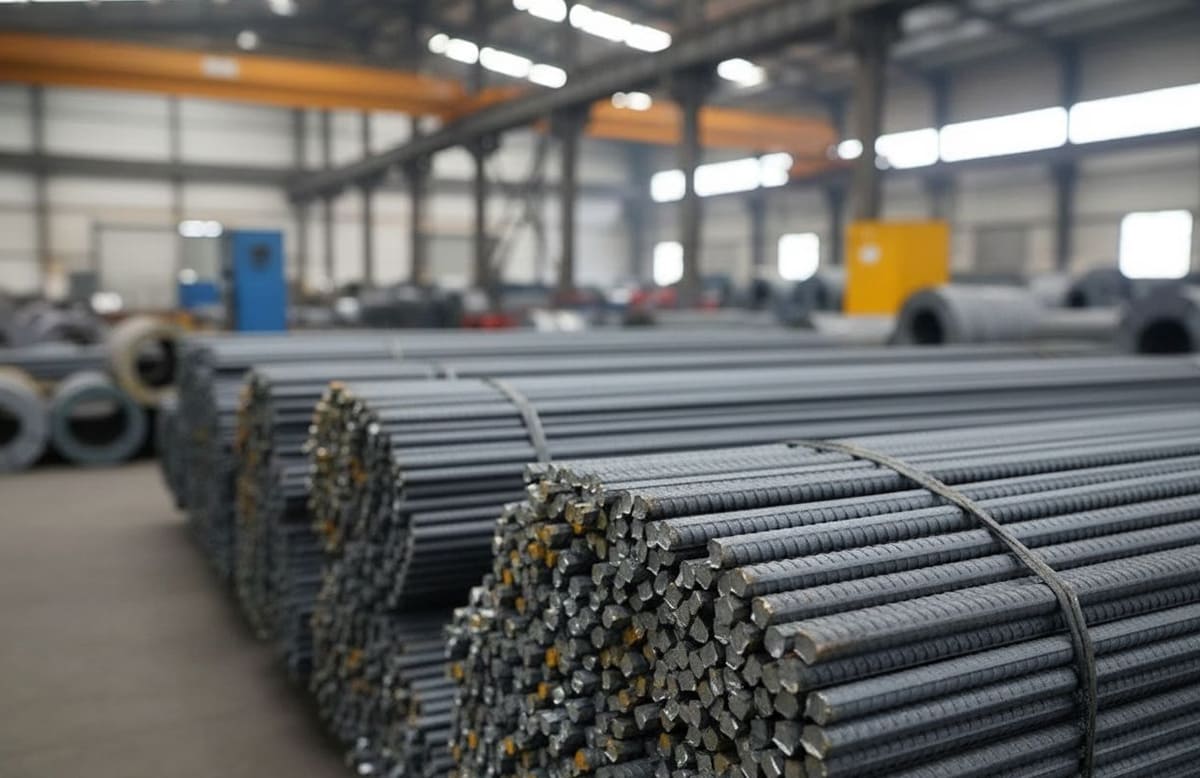

фото: виды стальной арматуры

Виды и сортамент арматурной стали

Эту разновидность проката используют в производстве ЖБИ и для армирования монолитных бетонных конструкций. На заводах ЖБИ преимущественно изготавливают типовую продукцию: плиты и панели перекрытий, фундаментные блоки, сваи, колонны, фермы и прочее. Для их производства разработан огромный массив технической документации начиная с 50–60-х годов, которой пользуются и в настоящее время.

Именно по этой причине старая и новая классификация арматуры полностью равноправны, и в маркировке проката могут использоваться оба варианта обозначений с римскими и обычными цифрами. Таблица сортамента арматуры с основными характеристиками выглядит так:

Класс арматуры или проволоки

Диапазон диаметров в миллиметрах

Прочность на разрыв в Н/мм2

А-I (А240)

6–40

373

А-II (А300)

10–40 и 4080 в зависимости от марок сплавов

490

Ас-II (Ас300)

10–32

441

А-III (А400)

6–40 и 6–22 в зависимости от марок стали

590

А-IV (А600)

10–18 и 10–32

883

А-V (А800)

10–32

1 030

А-VI (А1000)

10–22

1 230

Ат400С

6–40

550

Ат500С

6–40

600

Ат600, Ат600С и Ат600К

10–40

800

Ат800

10–32

1 000

Ат800К

18–32

1 000

Ат1000 и Ат1000К

10–32

1 250

Ат1200

10–32

1 450

Проволока Вр-1

3–5

400 – 1 085 в зависимости от диаметра

Вр и В высокопрочная проволока рифлёная и гладкая

3–8

1 470 – 1 780 в зависимости от диаметра

Дополнительные буквы в маркировке арматуры указывают на специальные свойства или отдельный класс продукции. Например, буква С означает улучшенную свариваемость арматуры, в том числе позволяющую использование ручной электродуговой сварки для соединения арматурных стержней.

Буква т указывает на принадлежность изделий к классу упрочнённой арматуры. Буквой К отмечают арматуру с повышенной стойкостью к коррозии. Поскольку рифлёная арматурная сталь класса А-III (А400) и выше неразличима по внешнему виду, её дополнительно маркируют краской разных цветов.

Прокат А-III (А400) не окрашивают по умолчанию, но уже для Ат400С используют белую краску. А-IV (А600) отмечают красным, Ат600С – одновременно жёлтым и белым цветами. Краску наносят на концы отрезков или связок проката. Все правила маркировки цветом приведены в ГОСТ 5781-82 и ГОСТ 10884-94.

Назначение арматурного проката

Класс арматуры в зависимости от механических свойств напрямую влияет на стоимость продукции. Поэтому при выборе этой продукции следует учитывать её технические параметры, чтобы не платить за явно избыточные характеристики проката. Разные виды арматуры имеют своё назначение:

  • А-I (А240). Гладкая арматурная сталь. Она предназначена для соединения между собой несущих (рабочих) стержней арматурных сеток и каркасов. Допускается её самостоятельное использование для армирования ЖБИ и бетонных конструкций, эксплуатация которых не предполагает нагрузок на излом, изгиб и разрыв.
  • А-II (А300). Прокат периодического рифления с односторонним заходом витков. Наличие рифлей намного улучшает сцепление металла с бетоном. Сфера применения – как у арматуры класса А-I (А240). Прокат класса А-II также используется в качестве продольных (рабочих) стержней для армирования ненапрягаемых ЖБИ и бетонных конструкций.
  • А-III (А400), Ат400 и Ат500. Прокат периодического профиля с двухсторонним (правым и левым) заходом витков «ёлочкой». Он предназначен для армирования ненапрягаемых ЖБИ и конструкций, рассчитанных на высокие нагрузки.
  • А-IV (А600), Ат600 и более высоких категорий. Эта арматура используется для армирования ЖБИ и бетонных конструкций с предварительным напряжением. Среди типичных примеров можно назвать фермы, прогоны, пустотные и сплошные плиты и панели перекрытий, элементы мостов и других сооружений.

Классификация арматуры упрощает её выбор и составление документации для строительства. Потребителю следует придерживаться рабочих чертежей и технологических карт. Например, отсутствие буквы С в маркировке рифлёной арматуры означает запрет использования дуговой сварки для соединения стержней.

Производство и поставки арматурной стали

Для изготовления арматуры класса А-I (А240) используется углеродистая сталь обычного качества марки Ст3 всех способов раскисления. Для арматуры класса А-III (А400) и выше применяют качественную углеродистую сталь и низколегированные сплавы. По ГОСТ 5781-82 производят горячекатаную арматурную сталь.

производство стальной арматуры

Упрочнённая арматура проходит дополнительную механическую и/или термическую обработку, что позволяет повысить её эксплуатационные характеристики в сравнении с аналогичной горячекатаной продукцией. При поставках металлоизделий в документах указывается сортамент и вес арматуры согласно упомянутым здесь ГОСТам. Для расчёта веса используется теоретическая масса метра арматуры для каждого диаметра.

Нормативными документами также определено, что арматурная сталь класса А-I диаметром до 12 мм, классов А-II и А-III диаметром 6 и 8 мм, а также свариваемая арматура классов Ат400, Ат500 и Ат600 диаметром до 10 мм может отгружаться в мотках или стержнях. Остальной сортамент арматурной стали поставляется только в стержнях мерной и немерной длины.
